冷作模具钢 Cr12MoV的淬火规范及退火规范

冷作模具钢 Cr12MoV的淬火规范及退火规范

冷作模具钢，钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高。形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板 深拉伸模、圆锯、标准工具和量规、螺纹滚模等

适用范围:

冷作模具钢，钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高。用于制造截面较大、形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板 深拉伸模、圆锯、标准工具和量规、螺纹滚模等。

供货状态:

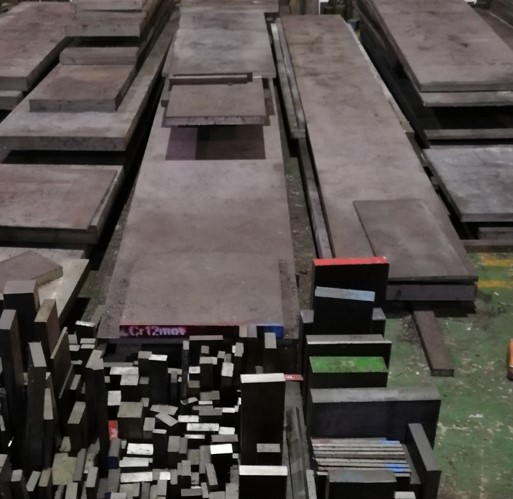

供货品种有热轧材、锻材、冷拉材、热轧钢板和冷拉钢丝

物理性能:

Cr12MoV是国标的说法，德标叫做：X165CrMoV12

化学成份：

碳 C ：1.45～1.70

硅 Si：≤0.40

锰 Mn：≤0.40

硫 S ：≤0.030

磷 P ：≤0.030

铬 Cr：11.00～12.50

镍 Ni：允许残余含量≤0.25

铜 Cu：允许残余含量≤0.30

钒 V ：0.15～0.30

钼 Mo：0.40～0.60.

力学性能：

硬度 ：退火,255～207HB,压痕直径3.8～4.2mm;淬火,≥60HRC

Cr12MoV用途

Cr12MoV模具钢淬透性、淬火回火后的硬度、强度、韧性比CR12高，直径为300~400mm以下的工件可完全淬透，淬火变形小，但高温塑性较差。Cr12MoV多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具。如冲孔凹模、切边模、滚边模、钢板等。

热处理规范:

热处理规范：1.淬火,950～1000℃油冷;2.淬火1020℃,200℃回火2h。

金相组织：细粒状珠光体+碳化物。

交货状态：钢材以退火状态交货。

普通等温球化退火规范:

850 ~870℃×3~4h,随炉冷却到740~760℃×4~5h等温,出炉空冷 硬度≤241HBW,共晶碳化物等级≤3级

等温温度740~76o°C,时间≥4 ~5h

球化退火规范:

(860±1ü)°C×2~4h,以30°C/h冷速炉冷,(740±10)°c x4-6h, 随炉缓慢冷却到500 ~600°C,出炉空冷.硬度207 ~255HBW。

深冷处理:

Crl2MoV钢经深冷处理， 深冷处理可使淬火马氏体析出高度弥散的超微细碳化物， 随后进行200℃低温回火后， 这些超微细碳化物可转变为 碳化物。未经深冷处理的马氏体， 在低温回火后， 仅在某些局部区域析出有少量的 碳化物。 Crl2MoV采用低温化学热处理方法, 在保持Crl2MoV钢高硬度和高耐磨性的基础上,离子渗氮、气体氮碳共渗、盐浴硫氰共渗种常用的低温化学热处理渗层的粘着抗力。3种低温化学热处理渗层均有显著的抗冲击粘着作用, 其中尤以盐浴硫氰共渗。Crl2MoV钢制不锈钢器皿拉伸模经气体氮碳共渗处理后, 使用寿命达3万件以上, 较常规淬火、回火处理的同类模具寿命提高10倍以上。

加硬处理:

为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上

淬火规范:

普通淬火、回火规范：

淬火温度1000~1050℃，淬油或淬气，硬度≥ 60HRC；回火温度160~180℃，回火时间2h，或回火温度325~375℃，回火次数2~3次。

典型举例:

1)该钢可用于制作材料厚度>3mm的冲裁模具复杂形状的凸模、 凹模、镶块.制作凸模时建议硬度58~62HRC,制作凹模时建议硬度60 ~64HRC。

2) 用于制作冲裁模具中要求??耐磨的凸模、凹模。制作凸模时建议硬度为胍60~62HRC,制作凹模时建议硬度为62~64HRC。

3) 用于制作拉深模中要求耐拉的凹模,建议硬度为62 ~64HRC.

4) 用于制作弯曲模中要求耐磨、形状复杂的凸模、凹模及镶块。制作凸模时建议硬度60~64HRC,制作凹模时议硬度60 ~64HRC

5) 用于制作铝件冷挤压摸的凸模、凹模。制作凸模时建议硬度60~62HRC,制作凹模时建议硬度62-64HRC。
