高温台车炉主要特点

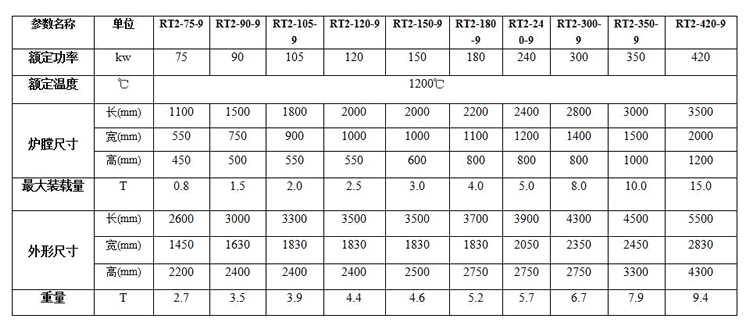

RT2系列高温台车炉的主要特点:
1、台车式电阻炉是国家标准节能型周期式工作炉,生产采用复合式纤维折叠块和纤维毯结构,超节能结构,节电高达30%。
2、台车防撞密封砖,自动密封台车和炉门,一体化连轨,无需基础安装,放在水平地面上即可使用。
3、主要用于高铬、高锰钢铸件、球墨铸铁、辊、钢球、45钢、不锈钢等淬火、退火、时效及各种机械零件的热处理。
4、台车上安装耐压高温铸钢炉底板,用于承载工件。多个炉底板采用子母按钮式结构,有效防止工件加热后产生的氧化皮通过炉底板之间的间隙落入加热部件,加热部件损坏。
5、加热元件采用高温电阻合金丝或带加工成带状和螺旋状,用高铝钉固定在炉侧、炉门、后壁和台车架砖上,安全简洁,更换方便。
6、炉门装置由炉门、炉门提升机构和炉门压力装置构成。炉门外壳由型钢和板材焊接成牢固的框架结构,内用耐火纤维压制模块重叠,保温性能好,重量轻等。炉门升降装置采用电动装置,主要由炉门架、炉门升降梁、减速机、链轮、传动轴和轴承等部分组成,炉门升降由减速机上的正反传动带动炉门升降。炉门升降平稳,有效防止炉门在升降过程中发生位移。炉门紧固装置采用国内先进的弹簧式紧固结构,炉门自重用杠杆自动松开炉门,水平移动一段距离后上升,炉门下降,炉门下降到台车滑轮上紧固时,弹簧弹力用杠杆将炉门水平移动到紧固状态
7、台车框架采用型钢焊接成型,其钢性保证满载不变形。内用耐火砖砌筑,容易碰撞的部位和承重部位用重质砖砌筑,提高衬里的结构强度,台车行走采用自行式结构,减速机传动链轮驱动轮行走在轨道上。台车密封采用自动迷宫式结构和软接触双密封,台车进入炉内通过凸轮和滚轮斜面作用,自动上升后密封。台车出来后,这个密封槽会自动掉落,密封槽内的密封砂满后不需要频繁添加。台车打开,炉门升降均为电动控制,配备电磁刹车,防止惯性撞击炉体,连锁控制,即稍微打开炉门后,自动切断加热部件,同时恢复台车行走机构的电源。炉门关闭后,自动切断台车行走机构的电源,同时恢复加热部件的电源。
8、电气控制采用智能仪表和触摸屏方式
(1)、温度计采用厦门宇电AI518AP-G-L1智能程序控制计,精度为0.3级,温度计可达±2℃。人机界面采用深圳WEINVIEW威尼龙7英寸触摸屏,通过通信协议连接智能仪表,在触摸屏上完全展开仪表操作菜单,使操作更加真实、方便,在不改变仪表参数的情况下,触摸屏显示电炉各区域的工作状态。无纸记录仪记录的各项数据可以直接在其上进行调查,也可以通过SD卡考贝进入计算机,实现数据的记录和印刷。
(3)、温度计可以实施PID和自动适应加热系统热惯性的自我调节,炉温即将达到设定温度时,仪表可以自动减少输出,防止温度的超调。
(4)执行部件采用固体继电器功率模块,工作噪音极低(与其组合的轴流风扇有微弱的声音),开关速度快,单位时间内开关频率高,其温度控制可达到高精度。
(5)、部件性能可靠,寿命长,是交流接触器的3倍。
(6)、完善的故障保护措施,如固体继电器元件损坏、鼓风机故障,自动声光警报。
